ZH3200F型強磁選機全數字可控硅整流裝置技術描述
ZH3200F型強磁選機全數字可控硅整流裝置,是專為高梯度強磁選機配套的激磁電源設備。本裝置采用微機控制技術，系統由西門子全數字整流單元+可編程控制器+人機界面等部分構成，具有完善的激磁控制、系統保護、故障報警及顯示功能。

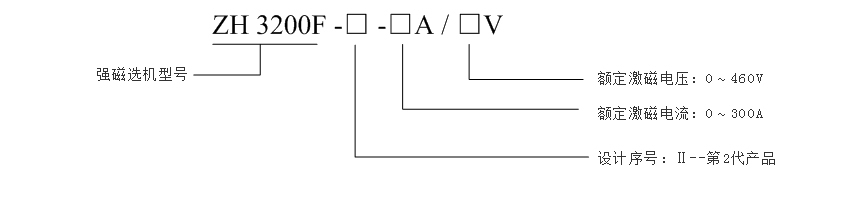

一、產品型號說明
二、主要技術參數
| 額定交流輸入電源：三相四線AC380V( ±10% ) | 額定頻率： 50Hz （±5％） |
| 額定激磁輸出電流：0～300A | 額定整流輸出電壓：0～460V |
| 激磁電壓調節范圍：0～110％額定值連續可調 | 副電機參數： 三相異步7.5kW /380V |
| 潤滑泵電機參數：三相異步1.1kW/380V | 主電機參數： 三相異步55kW /380V |
| 冷卻泵電機參數：三相異步7.5kW/380V | 溫度控制： 4路（監視油箱4個線圈溫度；測溫元件PT100×4） |
| 油流傳感器： 1路（監視潤滑泵油路；開關量信號，AC220V供電） | 減速機過載保護：1路（開關量信號） |
| 柜體尺寸：2000×1200×600mm（高×寬×深） | 柜體顏色：RAL7035（或用戶指定） |
| 防護等級：IP34 |
三、主要技術要求及實現功能
本裝置由全數字整流器+智能電機控制器+ PLC+工業觸摸屏+繼電接觸單元等部分構成，具有完善的激磁控制、電機智能控制、系統保護、故障報警及顯示功能。
激磁回路三相電源通過進線電抗器接入，以抑制對電網的干擾。
激磁線圈激磁電源選用西門子6RA8081-6DS22-0(額定輸出DC400A/485V)全數字整流器，該整流器無相序要求，可實現軟開機及軟關機、自動恒流調節；且具有缺相、過載、短路、過流、過壓、超溫等各種完善的保護功能。
主電機控制采用AB公司150-F108NBD智能電機控制器（額定電流AC108A）。該控制器界具有強大的軟啟動控制、電子式電機過載保護、失速保護和堵轉檢測、欠載保護、欠壓保護、過壓保護、電壓不平衡保護等功能，且具有液晶屏人機界面，中/英文菜單顯示，操作簡便。當主傳動機械發生堵轉且超過設定值時時，智能電機控制器可立即斷電，并發出故障接點信號。
副電機和主電機均具備正反轉控制功能，在“測試”工況位，通過“正轉/反轉”工況選擇開關，可滿足副電機和主電機控制轉盤正轉或反轉功能。
核心控制單元選用西門子S7-200系列PLC。該P(yáng)LC具有良好自診斷功能，能夠進行運行參數及故障管理，可在線修改和顯示當前運行的各種參數，并可循環實時存儲及查閱200個以上故障信息。
PLC系統配置1只4路EM231RTD溫度模塊，4個輸入口各接1個PT100熱電阻，構成4路溫度監控單元。系統可獨立監測四個油箱中線圈的溫度，當任何一個油箱的測溫點的溫度高于設定保護溫度，系統就立即切斷激磁輸出。
LC系統配置EM277通訊模塊，可對外提供1路RS485通訊接口，通訊協議為profibus-DP，與后臺計算機聯機通訊，可實時監控系統的各種運行參數和故障信息。
人機界面選用施耐德7吋彩色觸摸屏，中文顯示�？煞奖愕卦谟|摸屏上給激磁線圈選擇“開環”、“恒流”兩種控制方式；設置電壓給定、電流給定、電流上下限幅、輸出過流、電流軟起動上升或下降斜率、4路油箱溫度等各種保護參數；實時查閱各種故障信息。
副電機和潤滑泵電機均采用ARD2系列智能電機保護器控制方式。該保護器具有抗干擾能力強，工作穩定可靠、數字化、智能化等特點，可對電動機運行過程中出現的過載、斷相、欠載、不平衡等故障進行有效的保護，LED可顯示三相平均電流及故障狀態，或手動選擇分別顯示A相、B相、C相電流等信息。
潤滑泵電機智能電機保護器內配置4～20mA標準信號模塊，可將4～20mA接入PLC對潤滑泵電機和主電機進行連鎖控制。在觸摸屏上可顯示潤滑泵電機工作電流。
冷卻泵電機控制采用施耐德GV2熱磁斷路器+交流接觸器組合，實現對電機的起動/停止及過載、短路保護。
設有一鍵式“急停”按鈕。當系統發生故障時，可人為緊急停機，控制柜同時發出聲、光報警，激磁輸出逐漸降低為零，同時其余電器斷電，然后系統斷閘。
本裝置在激磁輸出端接有大電流續流二極管，當系統供電突然中斷時，由續流二極管提供放電保護。
柜門上配置數顯式三相進線交流電壓表1塊；指針式副電機電流、主電機電流、激磁電壓、激磁電流表各1塊，以便更好地觀察系統工作狀況。
